如何根據GJB150A標準選擇試驗設備 — 沖擊試驗
MIL-STD-810H&GJB150A
MIL-STD-810H和GJB150A都是針對設備環境適應性和耐久性測試的標準。MIL-STD-810H是美國軍事標準,主要用于測試設備在各種極端環境下的可靠性和適應性,包括高溫、低溫、濕度、振動、沖擊等多種環境條件。它廣泛應用于美國軍方的各類設備,如通信設備、車輛、武器等。
GJB150A是中國的軍用設備環境測試標準,與MIL-STD-810H類似,主要用于軍事裝備的環境適應性測試。它覆蓋的測試項目也包括溫濕度、振動、沙塵、腐蝕等環境條件,確保裝備能夠在復雜的環境中正常運行。
沖擊試驗主要是在MIL-STD-810H Method 516.8/ GJB150A.18A中。
試驗?zāi)康暮蛻?yīng)用
a) 評估裝備的結構和功能承受裝卸、運輸和使用環境中不常發生的非重復沖擊的能力
b) 確定裝備的易損性,用于包裝設計,以保護裝備結構和功能的完好性
c) 測試裝備固定裝置的強度,該裝備安裝在可能發生碰撞的平臺上
本試驗適用于評估裝備在其壽命期內可能經受的機械沖擊環境下的結構和功能特性。機械沖擊環境的頻率范圍一般不超過10000Hz,持續時間不超過1.0s。多數機械沖擊環境作用下,裝備的主要響應頻率不超過2000Hz,響應持續時間不超過0.1s。
沖擊響應譜
如果沒有測量的數據,對于功能性沖擊和墜撞安全可使用圖1中的合適的譜作為每個軸向的試驗譜,而且沖擊時間歷程的持續時間Te應在表1中給出的值之間,圖1給出的譜與后峰鋸齒脈沖的沖擊響應譜相似。
推薦的沖擊波形合成方法有兩個:一個是有限個指定頻率的衰減正弦波的疊加;另一個是有限個指定頻率的調幅正弦波(小波)的疊加。這種波形的沖擊響應譜與圖1的沖擊響應譜相似,沖擊波形的持續時間是表1提供的Te的最大值。只要瞬態脈沖的響應譜在5Hz~2000Hz頻率范圍內等于或超過圖1給出的譜,且持續時間滿足要求,就可采用作為沖擊波形。采用經典后峰鋸齒脈沖和梯形脈沖是在沒有測量數據情況下最低可接受的選擇。
表1:沖擊響應譜試驗參數 (見圖1)
試驗程序 | 峰值加速度 g | Te ms | 頻率折點 Hz |
飛行器設備功能性試驗 | 20 | 15~23 | 45 |
地面設備功能性試驗 | 40 | 15~23 | 45 |
飛行器設備墜撞安全試驗 | 40 | 15~23 | 45 |
地面設備墜撞安全試驗 | 75 | 8~13 | 80 |
圖1:沒有測量數據時使用的沖擊響應譜
如果規定裝備除了進行沖擊振動試驗外還需進行隨機振動試驗,在試驗剪裁時,有可能用隨機試驗替代沖擊試驗。在功能性沖擊中就有一個這種剪裁的例子,圖2提供了兩條加速度譜密度曲線,用來與特定的加速度譜密度試驗環境進行比較,以確定隨機振動是否足夠嚴酷到能替代測量的或規定的沖擊量級。從這些平穩隨機環境加速度譜密度曲線演變而來的沖擊響應譜包絡了圖1中相應的沖擊響應譜。

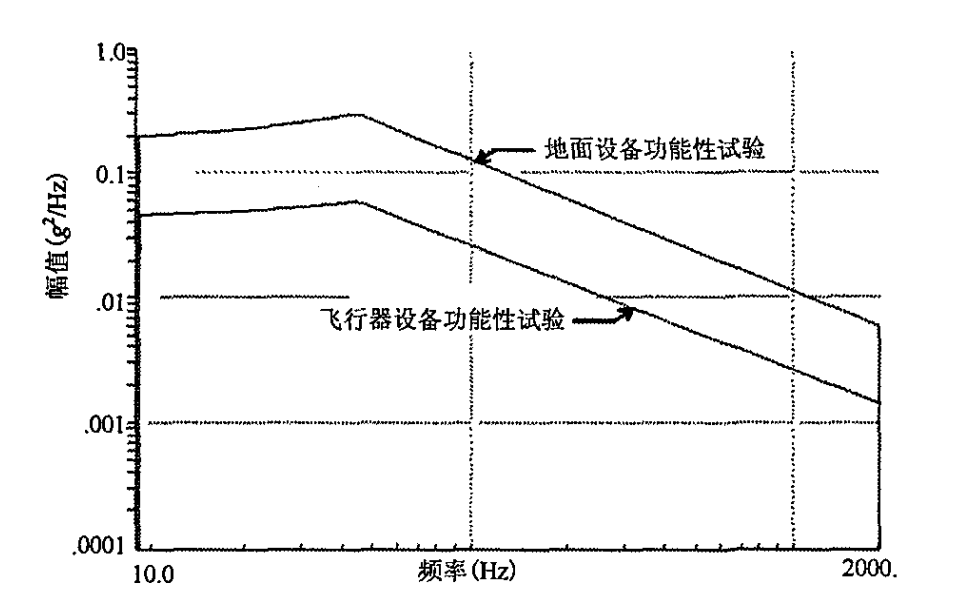

圖2:與圖1等效的隨機試驗的輸入ASD
經典沖擊脈沖
如果程序要求采用經典沖擊脈沖,并且實測的數據在經典沖擊脈沖的允差之內,則可采用經典沖擊脈沖,否則,不予采用。對功能沖擊和墜撞安全,可選用后峰鋸齒脈沖,后峰鋸齒脈沖的波形和允差如圖3所示。

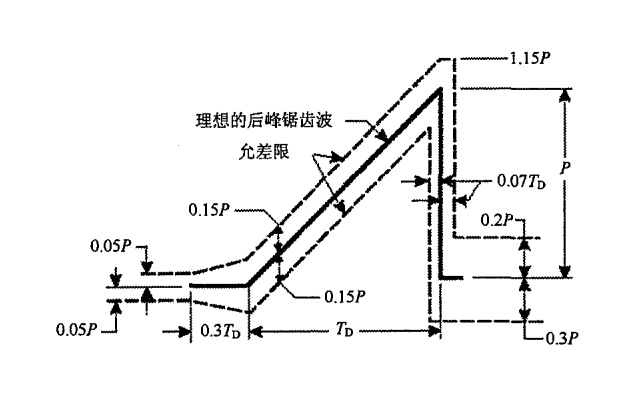

圖3 后峰鋸齒波形參數和允差
當沒有測量數據,且試件為飛行器設備或地面設備時,圖1給出了預計的功能性沖擊試驗的輸入沖擊響應譜,持續時間Te 由表1給出。圖2提供了與圖1沖擊試驗響應譜等效的隨機振動的加速度譜密度。如果試件在沖擊試驗前已經作過隨機振動,先前的隨機振動的加速度譜密度達到或超過了圖2的加速度譜密度量級,并且隨機振動試驗中的功能試驗要求又與沖擊試驗的相同,則經批準后可不進行功能性沖擊試驗。
表2:后峰鋸齒脈沖試驗參數(見圖3)
試驗 | 最小峰值P g | 標稱持續時間 TD ms | ||
飛行器設備 | 地面設備 | 飛行器設備 | 地面設備 | |
功能性試驗 | 20 | 40 | 11 | 11 |
墜撞安全 | 40 | 75 | 11 | 6 |
對需包裝的裝備或易損性試驗,可選用對稱梯形脈沖,對稱梯形脈沖的波形和允差如圖4所示。

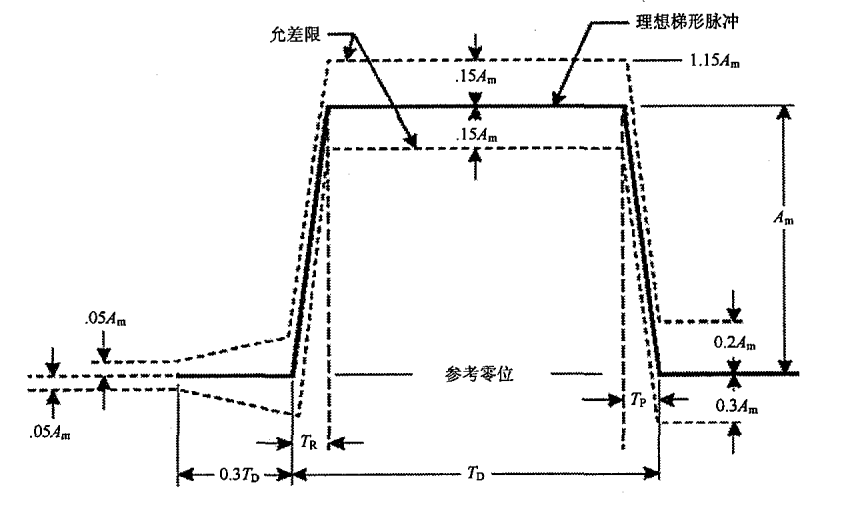

圖4:對稱梯形脈沖波形參數和允差
采用經典梯形脈沖時,使處于非工作狀態的未包裝的試件承受一系列Am=30g梯形沖擊脈沖,其持續時間(單位:s)由表3和公式確定(假設完全彈性回彈)。
式中:
H——設計跌落高度,cm
Am——沖擊加速度峰值,g
TD——沖擊持續時間,s
g——重力加速度,980.6cm/s2
表3:梯形波脈沖試驗參數(見圖4)
試驗 | 峰值A(chǔ)m g | 標稱持續時間TD s |
包裝沖擊 | 30 | 2√2gh/Am |
易損性 | 10~50 | 2√2gh/Am |
推薦設備

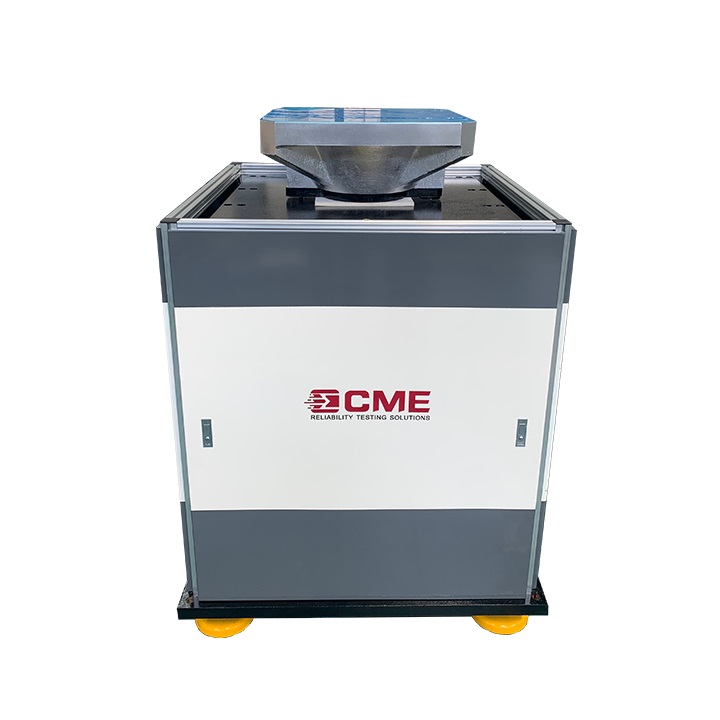

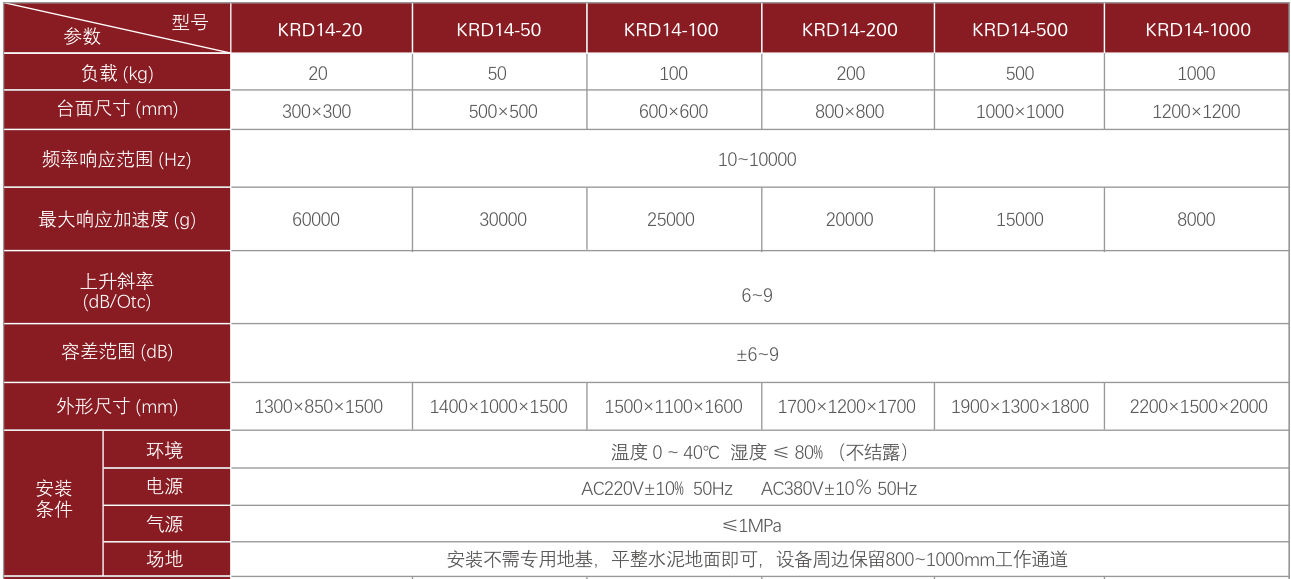

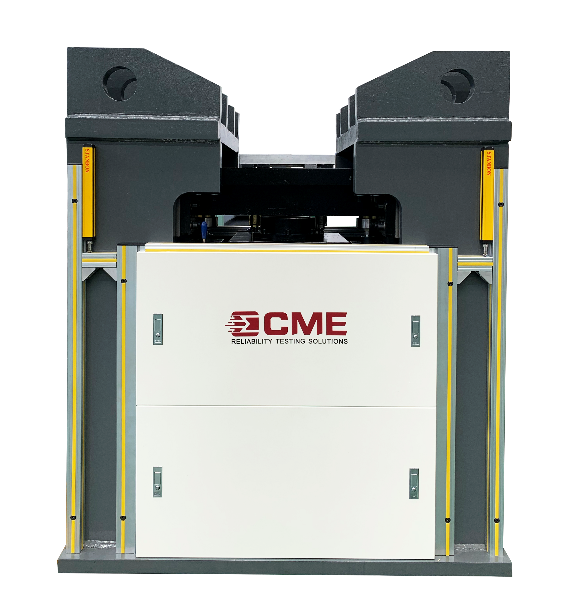

KRD14氣動垂直沖擊響應譜試驗機
用于測量和測定電工電子產品或包裝的抗沖擊性能,評價被測產品在沖擊環境中的可靠性和結構完整性。沖擊響應譜是一系列具有不同固有頻率的單自由度線性系統在同一沖擊激勵下響應的總和。當產品受到?jīng)_擊時,其沖擊響應的最大值意味著產品具有最大應力。因此,沖擊響應譜測試儀能夠更好地模擬真實環境中所遭受的沖擊波和沖擊能量。

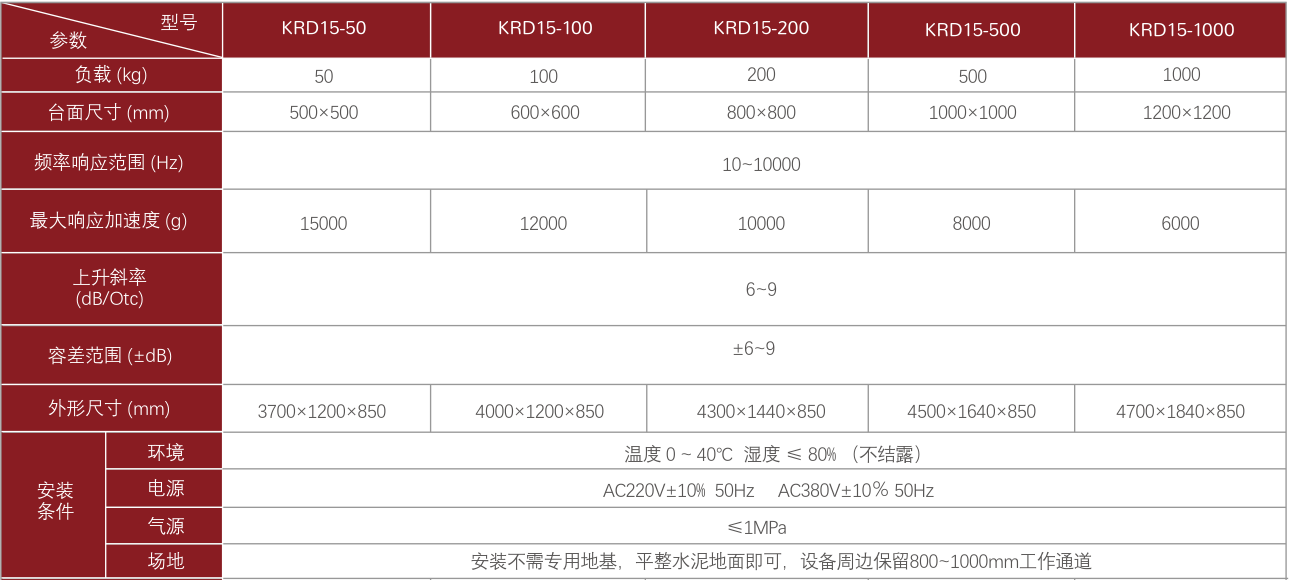

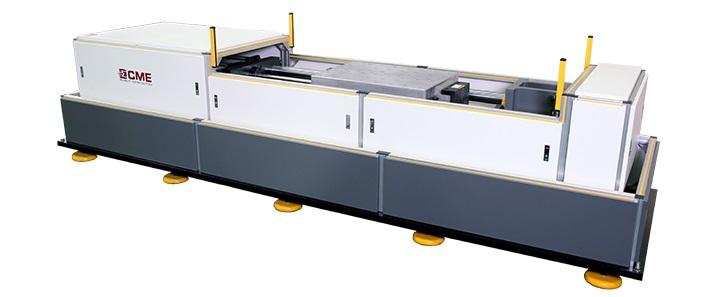

KRD15氣動水平?jīng)_擊響應譜試驗機
最先進的沖擊響應譜試驗機,采用壓縮氣體能量提供沖擊能量,推動沖擊錘沖擊共振板,產生高能沖擊。與傳統的擺錘沖擊響應譜測試儀相比,具有能量高、性能穩定、可靠性高、重復性好、調整方便、安全環保等優點。主要應用于航天、航空、船舶等行業。

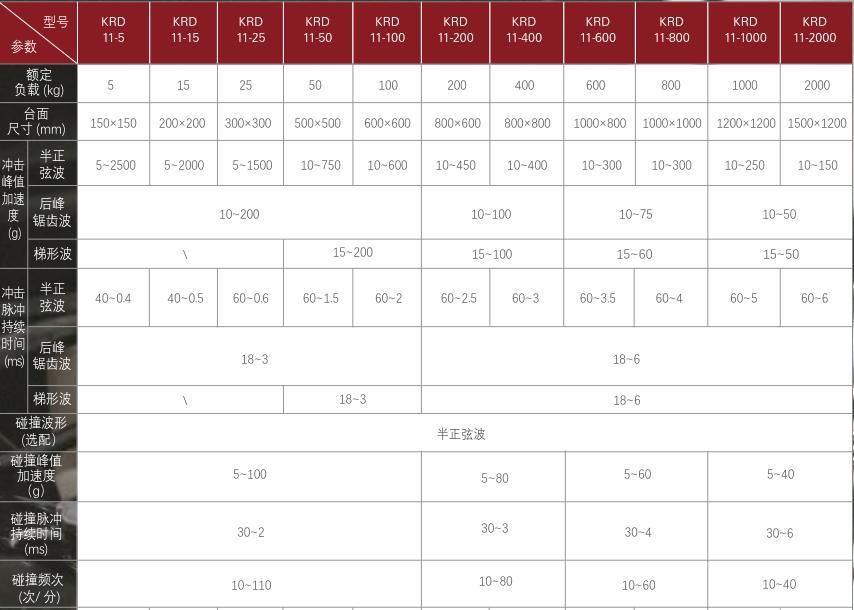

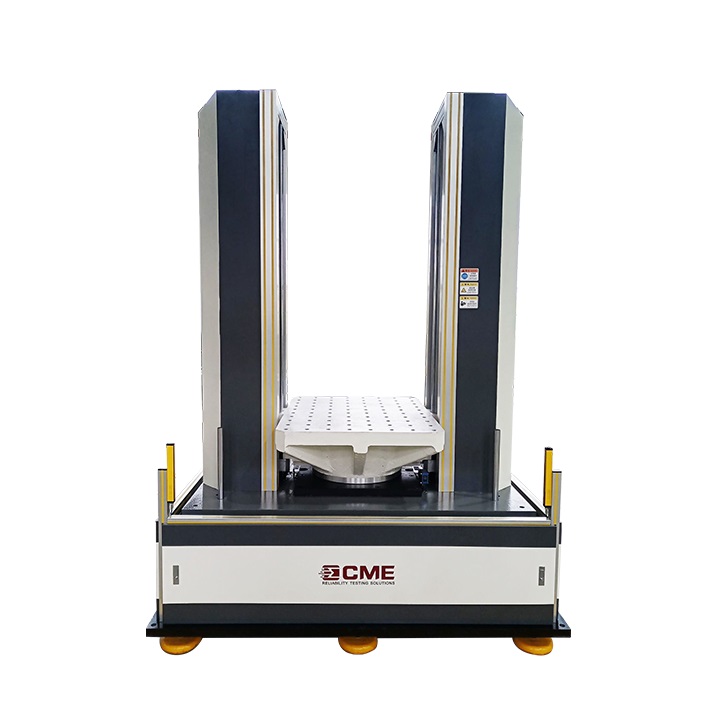

KRD11氣動垂直沖擊/碰撞試驗臺
設備設計先進,自動化程度高,可靠性高,操作簡單,維護方便。該系統既能滿足沖擊和碰撞試驗的要求,又能進行常規的半正弦波、后峰鋸齒波、梯形波等波形沖擊試驗。全氣壓驅動沖擊,無污染,無液壓泄漏風險,保持環境清潔。

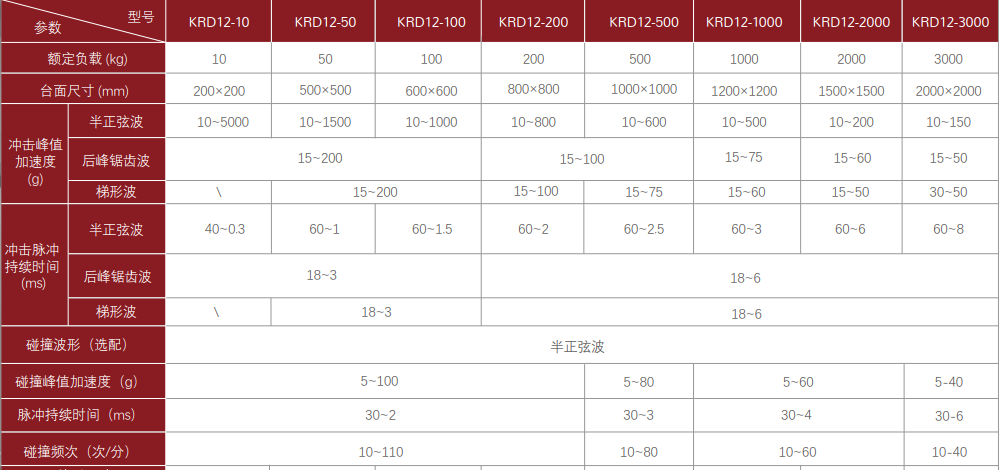

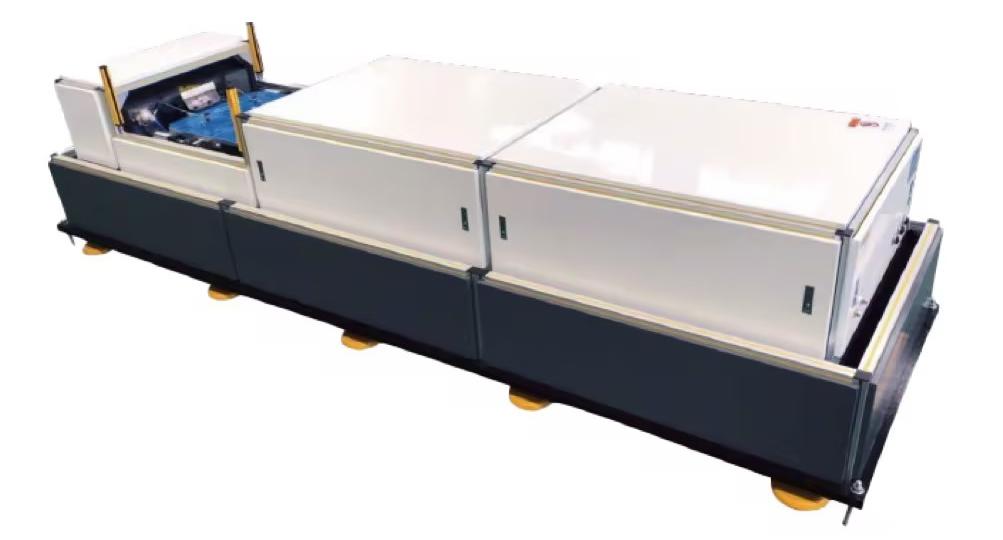

KRD12氣動水平?jīng)_擊/碰撞試驗臺
用于測量和確定產品或包裝的水平?jīng)_擊阻力,并評估試驗裝置在水平?jīng)_擊環境中的可靠性和結構完整性。該系統可以進行常規的半正弦波、后峰鋸齒波或梯形波沖擊試驗,實現產品在實際環境中所受的沖擊能量,從而改善產品或包裝結構。

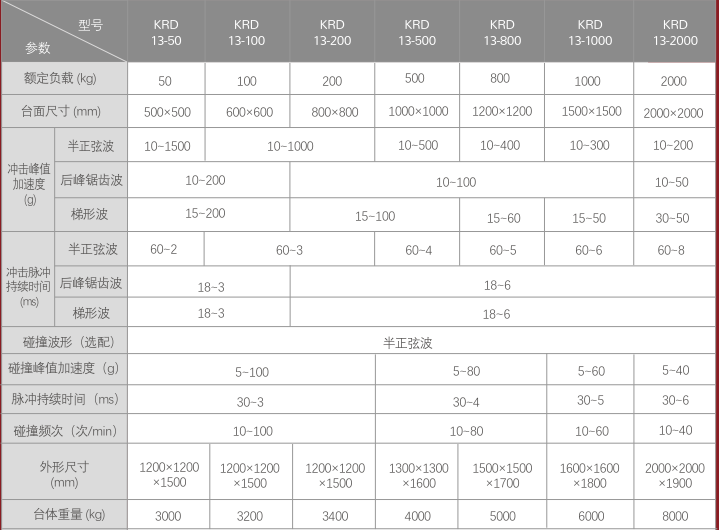

KRD13氣動高能量垂直沖擊試驗臺
是專門為滿足軍工和汽車測試的要求而設計的。該系統采用氣壓蓄能膨脹原理。通過調整充氣壓力,可以在短行程內輕松執行各種高能量沖擊加速度測試。對于更高加速度的經典沖擊測試,它可以附加相應的沖擊放大器以完成高峰值加速度測試。
