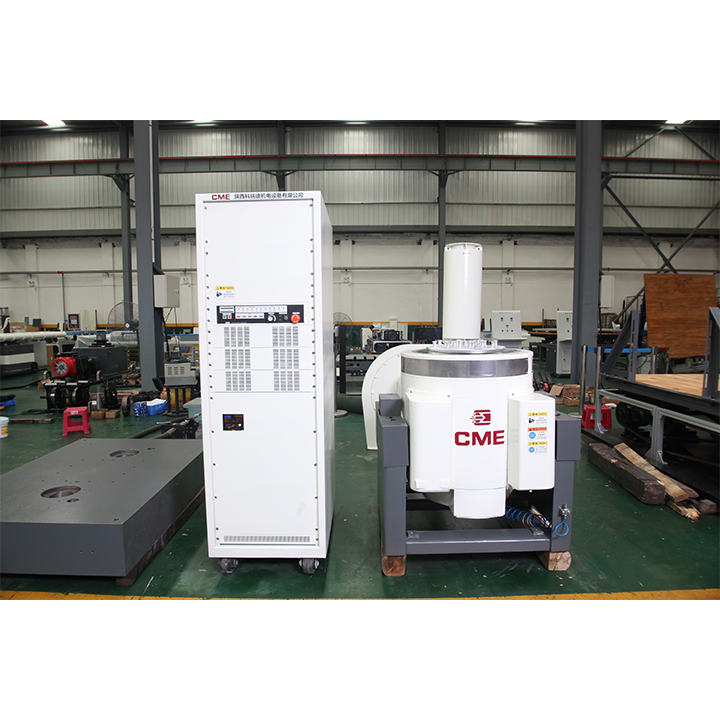

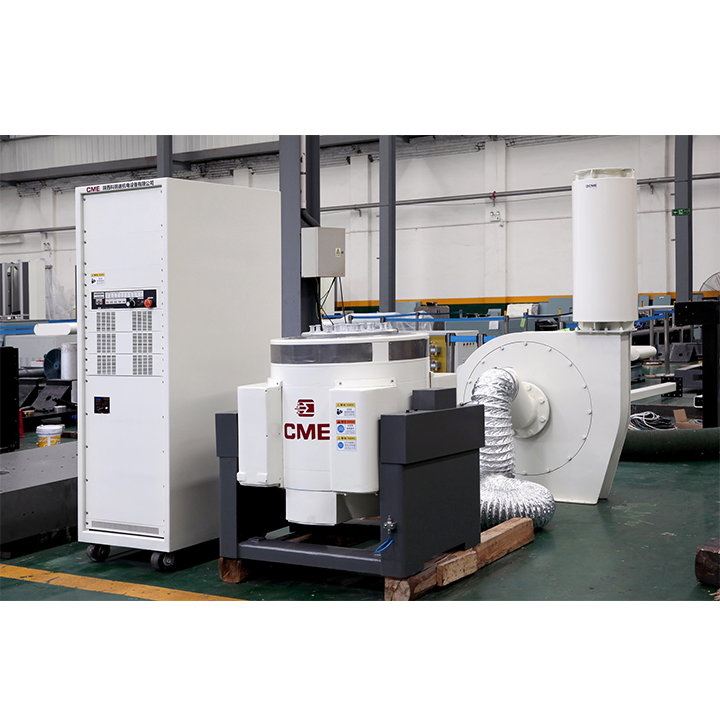

KRD01系列是風冷電動振動試驗系統，具有頻率寬、性能優異、可靠性高、占地面積小、移動方便、操作簡單等諸多優點。 正弦、隨機、經典沖擊和復合振動測試的能力均符合相關測試標準。
一階共振頻率高：動圈骨架結構的優化設計，特別是動圈骨架傳力角板傳統結構等薄弱環節，有效地提高了傳力剛度。 采用膠接，螺釘連接的復合固定方式，提高了繞組的剛度，顯著提高了動圈的一階共同振動頻率；
動圈繞組可靠性高：原動圈繞組加強環的新結構和新技術大大提高了動圈繞組在高推力、高加速度振動、沖擊和高溫環境下的可靠性；
能夠水平和垂直測試：帶有水平滑臺的工作臺可以用于水平和垂直測試。兩個方向的切換方法簡單，易翻轉；
全功能數字振動控制器：具有正弦、隨機、正弦加隨機、隨機加隨機、經典沖擊和沖擊響應譜測試功能。
技術規格
型號 參數 | KRD 01－03 | KRD 01－3 | KRD 01－6 | KRD 01－10 | KRD 01－15 | KRD 01－20 | KRD 01－30 | KRD 01－40 | KRD 01－50 |
正弦推力（kN） | 0.3 | 3 | 6 | 10 | 15 | 20 | 30 | 40 | 50 |
隨機推力（kN） | 0.3 | 3 | 6 | 10 | 15 | 20 | 30 | 40 | 50 |
頻率范圍（Hz） | 5～3000 | 5～2500 | |||||||
最大載荷 | 2 | 100 | 120 | 150 | 200 | 300 | 500 | 600 | 800 |
最大位移P-P （mm） | 2 | 25 | 51 | ||||||
最大速度 （m/s） | 0.5 | 1.25 | 2 | 1.8 | 1.5 | ||||
最大加速度 （m/s2） | 300 | 600 | 750 | 1200 | 1000 | 800 | 1000 | 850 | 1000 |
活動系統等效質量 （kg） | 1 | 5 | 6.8 | 8 | 15 | 25 | 30 | 45 | 50 |
臺面尺寸 | φ90 | φ165 | φ220 | φ265 | φ400 | φ320 | φ500 | ||
功放輸出功率（kVA） | 0.4 | 4 | 8 | 12 | 24 | 36 | 48 | ||
外形尺寸 | 465×390 ×570 | 610×520 ×585 | 850×640 ×800 | 1115×775 ×980 | 1130×920 ×1080 | ||||
臺體重量 | 100 | 600 | 900 | 1000 | 2000 | 2500 | 3000 | 3200 | 3600 |
電源電壓及消耗功率 | 220V 1kVA | 380V 7kVA | 380V 16kVA | 380V 20kVA | 380V 35kVA | 380V 48kVA | 380V 60kVA | ||
使用標準 | GJB150 GJB360 GJB548 GB/T2423 GJB1217 JJG948 MIL-STD-810F IEC68-2-27 | ||||||||
擴展臺面
擴展臺面擴展了電振動測試系統的原始桌面，從而大大增加了原始桌面的承載面積。 由于在大型擴展臺面上增加了輔助支撐和導向，因此大大提高了用于重型試件的電振動測試系統的測試能力。
臺面尺寸 | 上限頻率（Hz） | 參考質量 |
φ350 | 2000 | 15 |
φ400 | 2000 | 20 |
φ500 | 2000 | 25 |
φ700 | 2000 | 69 |
φ800 | 2000 | 80 |
400×400 | 2000 | 20 |
500×500 | 2000 | 25 |
600×600 | 2000 | 68 |
700×700 | 2000 | 82 |
800×800 | 2000 | 90 |
900×900 | 1200 | 120 |
1000×1000 | 300 | 135 |
1200×1200 | 250 | 185 |
滑臺
滑臺是電動振動測試系統的擴展形式，可以幫助電動振動測試系統對被測產品進行三軸測試，滿足各種測試標準的要求。
臺面尺寸 | 頻率范圍（Hz） | 運動部件質量 |
400×400 | 5～2000 | 18 |
500×500 | 5～2000 | 28 |
600×600 | 5～2000 | 30 |
700×700 | 5～2000 | 45 |
800×800 | 5～2000 | 85 |
900×900 | 5～1600 | 90 |
1000×1000 | 5～1600 | 225 |
1200×1200 | 5～1200 | 230 |
注: （1）臺面尺寸和螺孔布局可根據用戶要求定制；
（2）為了降低運動的質量，用戶可以選擇鎂合金表。
