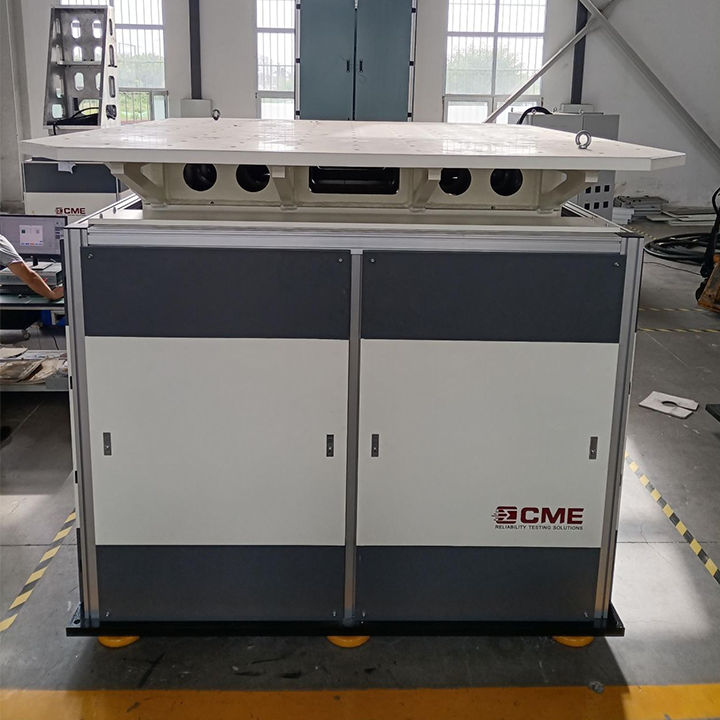

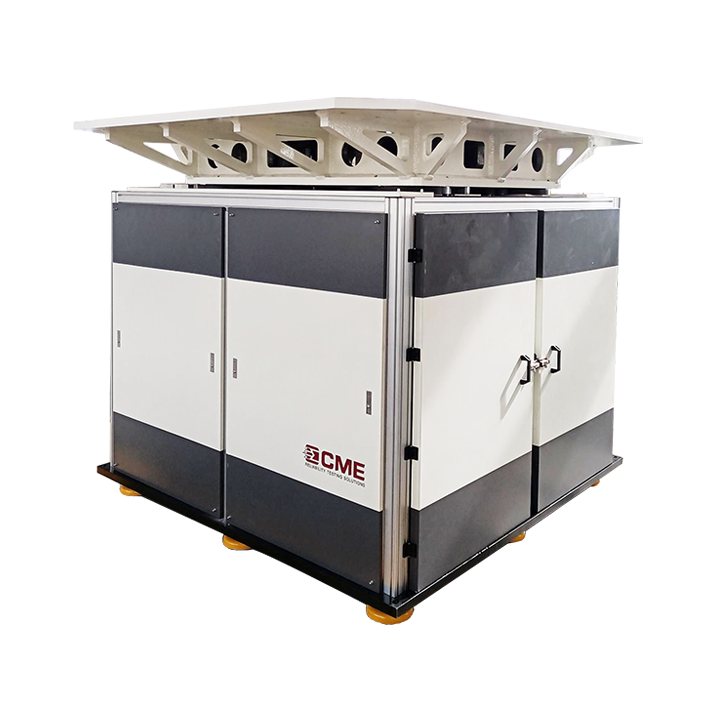

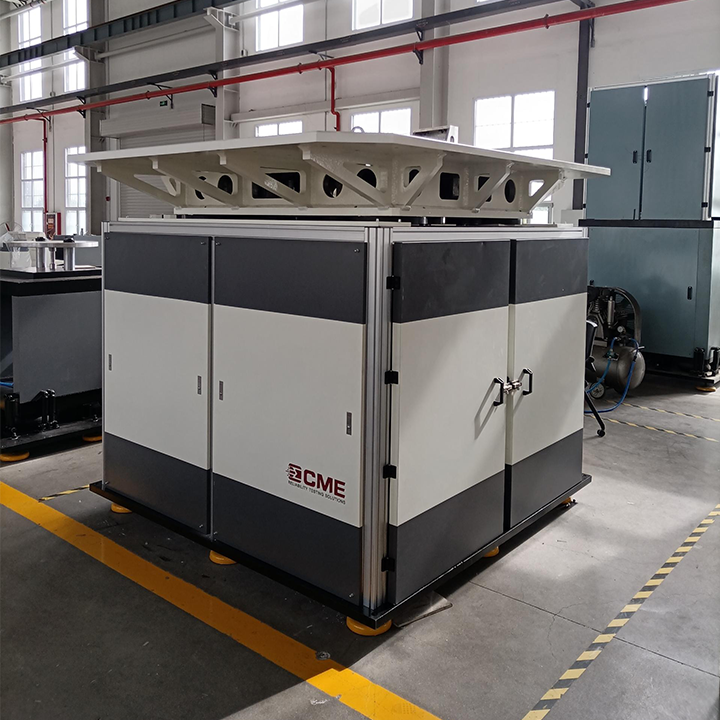

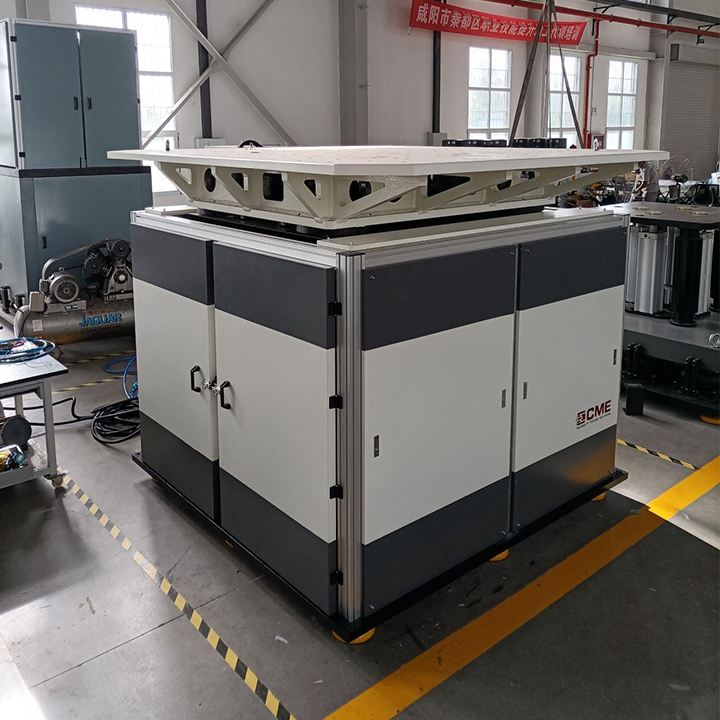

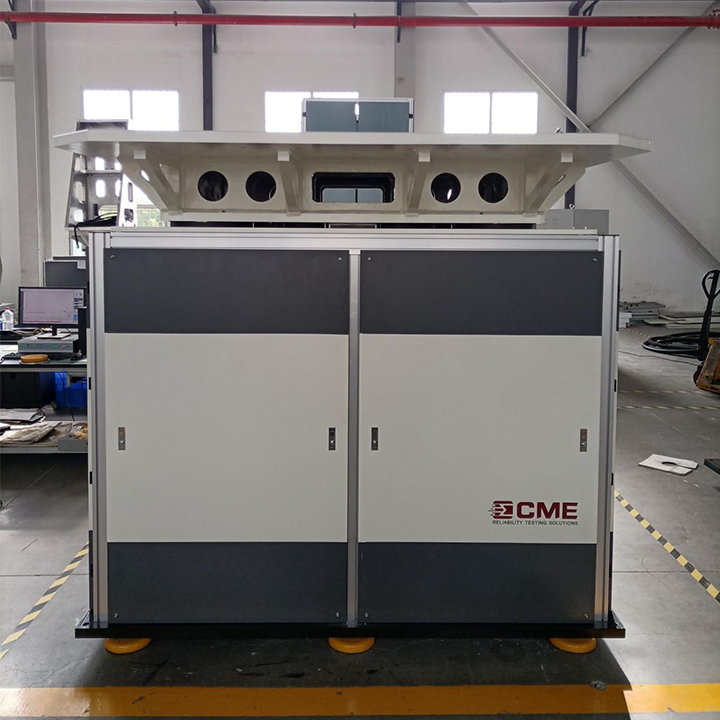

KRD17系列氣動雙向垂直沖擊試驗臺是針對一些不能或不易翻轉的大型試品設計研發的新型產品，可完成垂直方向的向上和向下沖擊試驗。
氣壓驅動，對環境無污染。
一機多用，一次裝夾，完成向上和向下的沖擊和碰撞試驗，效率高。
內置氣動制動機構，安全可靠。
控制測量一機管理，操作便捷。
空氣彈簧和阻尼器減振，安裝免地基。
技術指標
型號 參數 | KRD17－50 | KRD17－100 | KRD17－200 | KRD17－500 | KRD17－800 | KRD17－1000 | KRD17－2000 | |
額定負載 (kg) | 50 | 100 | 200 | 500 | 800 | 1000 | 2000 | |
臺面尺寸 (mm) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | |
沖擊方向 | 向下沖擊 | |||||||
沖擊峰值 加速度(G)
| 半正弦 | 10-750 | 10-600 | 10-450 | 10-300 | 10-250 | 10-200 | 10-150 |
后峰鋸齒 | 10-200 | 10-200 | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 | |
梯形 | 15-200 | 15-200 | 15-100 | 15-100 | 15-60 | 15-60 | 15-50 | |
沖擊脈沖持續時間 (ms) | 半正弦 | 1.5-60 | 2-60 | 2.5-60 | 4-60 | 4.5-60 | 5-60 | 6-60 |
后峰鋸齒 | 3～18 | 6～18 | ||||||
梯形 | 3～18 | 3～18 | 6～18 | |||||
沖擊方向 | 向上沖擊 | |||||||
沖擊波形 | 半正弦波 | |||||||
沖擊峰值加速度(G) | 15-350 | 15-300 | 15-200 | 15-150 | 15-100 | 15-100 | 15-75 | |
沖擊脈沖持續時間 | 3.5-60 | 3.5-60 | 4-60 | 4.5-40 | 5.5-60 | 5.5-60 | 6-60 | |
外形尺寸 (mm) | 1250×1250×1600 | 1250×1250×1600 | 1300×1300×1700 | 1350×1350×1750 | 1550×1550×1750 | 1650×1650×1850 | 2000×2000×1900 | |
重量 | 3000 | 3200 | 3400 | 4000 | 5000 | 6000 | 8000 | |
電源 | AC220V ± 10%，50Hz | |||||||
氣源 | ≤1MPa | |||||||
安裝條件 | 安裝不需專用地基，平整水泥地面即可，設備周邊保留800～1000mm工作通道 | |||||||
工作環境 | 溫度 0 ～ 40℃; 濕度 ≤ 80% 不結露 | |||||||
標準 | GB∕T2423 GJB150 GJB360 GJB548 GJB4.8 GJB1217 MIL-STD-810F IEC68-2-27 | |||||||
